Jak se nabíjí elektromobil: od zásuvky po rychlonabíječku

Typy nabíjecích konektorů a jejich rozdíly

Každý, kdo se začíná zajímat o elektromobilitu, dříve nebo později narazí na otázku konektorů a jejich rozdílů. Není to téma, které by šlo odbýt jednou větou, protože za zdánlivě technickým detailem se skrývá celá filozofie toho, jak různé části světa přistupují k nabíjení elektrických vozidel.

V Evropě se jako dominantní standard pro střídavé nabíjení prosadil konektor Type 2, známý také jako Mennekes. Tento sedmipinový konektor umožňuje nabíjení jak jednofázovým, tak třífázovým proudem, což z něj dělá velmi univerzální řešení. Většina veřejných nabíjecích stanic v Evropské unii je vybavena právě tímto typem, a proto ho najdete téměř na každém parkovišti obchodního centra nebo u dálničních odpočívadel. Třífázové nabíjení přes Type 2 dokáže při výkonu 22 kW doplnit baterii průměrného elektromobilu za přibližně tři až čtyři hodiny, což je pro každodenní použití naprosto dostačující.

Na druhé straně spektra stojí konektor CCS Combo 2, který vychází právě z Type 2, ale je rozšířen o dva silové piny umístěné pod standardními kontakty. Toto rozšíření umožňuje stejnosměrné rychlonabíjení s výkony začínajícími na 50 kW a dosahujícími v současnosti až 350 kW u nejmodernějších stanic. Technický postup nabíjení prostřednictvím CCS je sofistikovaný – vozidlo a stanice spolu komunikují přes datové piny a vzájemně si vyjednávají maximální přípustný výkon. Bateriový management systém automobilu průběžně sleduje teplotu článků, jejich aktuální stav nabití a na základě těchto dat dynamicky upravuje přijímaný proud. Právě proto se rychlost nabíjení v průběhu procesu mění a není konstantní od začátku do konce.

Japonský standard CHAdeMO byl jedním z prvních konektorů pro rychlonabíjení stejnosměrným proudem vůbec. Nissan a Mitsubishi ho dlouhá léta používaly jako primární rozhraní pro své elektromobily. V Evropě však CHAdeMO postupně ustupuje do pozadí a nové modely vozidel ho prakticky nepřijaly. Stanice s tímto konektorem stále existují, ale jejich počet v porovnání s CCS roste jen velmi pomalu.

Zcela odlišnou kapitolou je proprietární konektor společnosti Tesla, respektive jeho různé varianty. V Severní Americe Tesla dlouhá léta používala vlastní design, který byl fyzicky odlišný od všech ostatních standardů. Tento konektor umožňoval jak střídavé, tak stejnosměrné nabíjení přes jediné fyzické rozhraní, což bylo elegantní řešení z pohledu uživatele. V Evropě Tesla přešla na Type 2 pro střídavé nabíjení a CCS Combo 2 pro rychlonabíjení, čímž se přizpůsobila místním standardům. V posledních letech Tesla otevřela svou síť Superchargerů i jiným výrobcům a zároveň začala prosazovat svůj severoamerický konektor pod názvem NACS – North American Charging Standard. Řada amerických výrobců tento formát přijala a analytici předpovídají, že by se mohl stát dominantním standardem v USA.

Při samotném technickém postupu nabíjení hraje konektor klíčovou roli nejen jako fyzické rozhraní, ale také jako komunikační kanál. Přes datové piny probíhá protokol ISO 15118, který umožňuje takzvané Plug and Charge – tedy automatickou autentizaci vozidla bez nutnosti přikládání karty nebo spouštění aplikace. Vozidlo se stanici představí digitálním certifikátem, stanice ověří jeho identitu a nabíjení se spustí automaticky. Tento způsob je zatím dostupný jen na vybraných stanicích a u kompatibilních vozidel, ale postupně se rozšiřuje.

Důležitým faktorem při výběru nabíjecího řešení je také maximální přijímaný výkon palubní nabíječky vozidla. Každý elektromobil má zabudovanou palubní nabíječku pro střídavý proud, jejíž výkon určuje, jak rychle lze vozidlo nabít z domácí zásuvky nebo veřejné AC stanice. Zatímco některé modely jsou vybaveny nabíječkou s výkonem pouhých 7,4 kW, jiné zvládají 11 kW nebo dokonce 22 kW. Připojení k výkonnější stanici, než zvládá palubní nabíječka, tedy nepřinese žádné zrychlení – vozidlo přijme jen tolik, kolik je schopno zpracovat.

Celá problematika konektorů a jejich standardů odráží skutečnost, že elektromobilita se vyvíjela paralelně v různých částech světa bez počáteční koordinace. Výsledkem je fragmentovaný trh, na kterém se uživatelé musí orientovat a přizpůsobovat. Situace se nicméně zlepšuje – legislativa Evropské unie jasně definuje, jaké konektory musí veřejné stanice nabízet, a konvergence směrem k CCS jako dominantnímu evropskému standardu pro rychlonabíjení je zřetelná.

Střídavé nabíjení AC versus stejnosměrné DC

Každý, kdo se začíná zajímat o elektromobily, dříve nebo později narazí na otázku, jaký je vlastně rozdíl mezi střídavým a stejnosměrným nabíjením. Na první pohled se může zdát, že jde o technický detail, který řidiče nemusí příliš zajímat, ale opak je pravdou. Pochopení tohoto rozdílu totiž přímo ovlivňuje to, jak rychle se váš vůz dobije, kde ho můžete nabíjet a jak celý proces funguje uvnitř samotného vozidla.

Střídavý proud, označovaný zkratkou AC z anglického Alternating Current, je typ elektrické energie, která proudí z běžné elektrické sítě. Jde o proud, jehož polarita se pravidelně mění, a právě v této podobě elektřina přichází do domácností i komerčních budov po celém světě. Stejnosměrný proud, tedy DC neboli Direct Current, naproti tomu teče pouze jedním směrem a jeho napětí je konstantní. Baterie elektromobilu pracuje výhradně se stejnosměrným proudem, a proto je nutné střídavý proud před uložením do baterie převést.

Klíčovým prvkem celého procesu je palubní nabíječka, anglicky On-Board Charger nebo zkráceně OBC, která je zabudována přímo v elektromobilu. Při střídavém nabíjení přichází energie z nabíjecí stanice nebo domácí zásuvky ve formě AC, a teprve tato palubní nabíječka ji uvnitř vozidla převede na stejnosměrný proud vhodný pro baterii. To znamená, že rychlost nabíjení při AC je přímo omezena výkonem palubní nabíječky. Pokud má váš automobil palubní nabíječku s výkonem například 11 kW, pak ani sebesilnější AC stanice nedokáže nabíjet rychleji, než tento limit dovoluje.

Střídavé nabíjení se nejčastěji využívá v domácnostech, na pracovištích nebo na veřejných pomalejších stanicích. Typický výkon se pohybuje od 3,7 kW přes 7,4 kW až po 22 kW u třífázových stanic. Právě třífázové nabíjení s výkonem 22 kW je v Evropě poměrně rozšířené, avšak ne každý elektromobil ho plně využije, protože palubní nabíječka mnoha vozů podporuje maximálně 11 kW nebo dokonce jen 7,4 kW.

Stejnosměrné nabíjení funguje na zcela odlišném principu. Při DC nabíjení se konverze střídavého proudu na stejnosměrný odehrává přímo v nabíjecí stanici, nikoli ve vozidle. Stanice tedy dodává do baterie již hotový stejnosměrný proud, přičemž palubní nabíječka je v tomto případě zcela obejita. Díky tomu mohou DC stanice dosahovat výkonů desítek až stovek kilowattů. Moderní rychlonabíječky dnes běžně nabízejí 50 kW, 150 kW nebo dokonce 350 kW, přičemž samotné vozidlo komunikuje se stanicí a reguluje přijímaný výkon podle aktuálního stavu baterie, její teploty a dalších parametrů.

Rychlonabíjení pomocí stejnosměrného proudu je proto ideální volbou při cestování na delší vzdálenosti, kdy potřebujete doplnit energii co nejrychleji a nechcete trávit hodiny u nabíjecího stojanu. Naproti tomu střídavé nabíjení je perfektní pro každodenní rutinu, kdy automobil stojí přes noc v garáži nebo celý pracovní den na parkovišti a pomalu se dobíjí na plnou kapacitu.

Je důležité zmínit, že časté a intenzivní využívání rychlého DC nabíjení může mít z dlouhodobého hlediska mírný negativní vliv na degradaci baterie, i když moderní bateriové systémy jsou stále odolnější a výrobci tento efekt minimalizují sofistikovaným řízením tepelného managementu a nabíjecích křivek. Většina výrobců proto doporučuje kombinovat oba způsoby nabíjení a DC rychlonabíjení využívat zejména tehdy, kdy je to skutečně potřeba.

Z hlediska konektorů platí, že střídavé nabíjení v Evropě využívá nejčastěji konektor Type 2, zatímco pro stejnosměrné rychlonabíjení se používá kombinovaný konektor CCS, nebo u vozů japonských značek konektor CHAdeMO, jehož popularita však v posledních letech výrazně klesá. Čínský standard GB/T má pak své uplatnění na asijských trzích. Znalost těchto standardů je prakticky důležitá při plánování cest, protože ne každá nabíjecí stanice podporuje všechny typy konektorů.

Celkově lze říci, že volba mezi AC a DC nabíjením není otázkou jednoho lepšího řešení, ale spíše správného využití každého z nich ve správnou chvíli. Pochopení technického pozadí obou metod pomáhá řidičům elektromobilů lépe plánovat nabíjení, prodloužit životnost baterie a využívat dostupnou infrastrukturu co nejefektivněji.

Palubní nabíječka převádí střídavý proud na stejnosměrný

Každý elektromobil, který se nabíjí ze standardní domácí zásuvky nebo z veřejné nabíjecí stanice poskytující střídavý proud, musí tento proud nejprve převést do podoby, kterou dokáže baterie skutečně přijmout a uložit. Baterie totiž pracují výhradně se stejnosměrným proudem, zatímco rozvodná síť dodává proud střídavý. Právě tady vstupuje do hry jeden z nejdůležitějších technických prvků celého vozidla – palubní nabíječka, anglicky označovaná jako OBC neboli On-Board Charger.

Palubní nabíječka je elektronické zařízení trvale zabudované přímo ve vozidle. Její hlavní úlohou je přijmout střídavý proud z vnějšího zdroje a přeměnit jej na stejnosměrný proud se správnými parametry, tedy se správným napětím a proudovou intenzitou, které baterie v daném okamžiku vyžaduje. Tento proces není tak jednoduchý, jak by se na první pohled mohlo zdát. Střídavý proud v evropské síti má frekvenci 50 Hz a napětí 230 V při jednofázovém připojení, případně 400 V při třífázovém připojení. Palubní nabíječka musí celý tento signál nejprve usměrnit, poté filtrovat a nakonec upravit na hodnoty odpovídající aktuálnímu stavu baterie.

Celý proces probíhá ve více krocích. V první fázi dochází k usměrnění střídavého napětí pomocí usměrňovačů, které jsou tvořeny diodami nebo výkonnými tranzistory typu MOSFET či IGBT. Výsledkem je takzvaný pulsující stejnosměrný proud, který ale ještě není dostatečně čistý pro přímé nabíjení baterie. Proto následuje filtrační stupeň, kde kondenzátory a tlumivky vyhlazují průběh napětí a odstraňují nežádoucí zvlnění. Teprve poté je proud veden do DC-DC měniče, který přesně nastavuje výstupní napětí podle požadavků řídicí elektroniky baterie, takzvaného BMS neboli Battery Management System.

BMS průběžně komunikuje s palubní nabíječkou a předává jí informace o tom, kolik energie baterie aktuálně potřebuje, jaká je teplota článků, jaký je jejich stupeň nabití a zda nehrozí přetížení nebo přehřátí. Palubní nabíječka na základě těchto dat dynamicky upravuje výstupní parametry, takže nabíjení probíhá vždy optimálním způsobem bez rizika poškození bateriových článků.

Výkon palubní nabíječky přímo určuje, jak rychle se elektromobil při střídavém nabíjení dobije. Levnější modely jsou vybaveny nabíječkou s výkonem kolem 7,2 kW, což odpovídá jednofázovému nabíjení s proudem přibližně 32 A. Prémiové vozy nebo modely zaměřené na praktické každodenní použití mohou mít palubní nabíječku s výkonem 11 kW nebo dokonce 22 kW, přičemž tyto vyšší výkony jsou dosažitelné pouze při třífázovém připojení. Je důležité si uvědomit, že maximální rychlost střídavého nabíjení je vždy omezena tím slabším článkem v řetězci – buď výkonem nabíjecí stanice, nebo kapacitou palubní nabíječky ve vozidle.

Zajímavým aspektem je také tepelné hospodářství palubní nabíječky. Při přeměně střídavého proudu na stejnosměrný nevyhnutelně vznikají tepelné ztráty, protože žádný elektronický systém nedosahuje stoprocentní účinnosti. Moderní palubní nabíječky dosahují účinnosti kolem 93 až 96 procent, přesto musí být chlazeny, nejčastěji kapalinou, která odvádí přebytečné teplo do chladicího okruhu vozidla. Při nabíjení výkonem 22 kW tak může palubní nabíječka produkovat tepelné ztráty v řádu stovek wattů, což je množství, které nelze ignorovat.

Technologický vývoj v oblasti palubních nabíječek jde rychle dopředu. Výrobci experimentují s použitím polovodičů na bázi karbidu křemíku, takzvaného SiC, které umožňují pracovat při vyšších frekvencích spínání, a tím zmenšit fyzické rozměry celého zařízení při zachování nebo dokonce zvýšení výkonu. Menší a lehčí palubní nabíječka znamená úsporu hmotnosti a prostoru, což se příznivě projevuje na celkové efektivitě vozidla a na jeho dojezdu.

Bateriový management systém řídí celý proces

Celý proces nabíjení elektromobilu by bez správně fungujícího bateriového management systému nebyl možný, nebo by přinejmenším byl velmi nebezpečný. Tento systém, který se v odborné terminologii označuje zkratkou BMS z anglického Battery Management System, představuje sofistikovaný elektronický mozek celé bateriové soustavy. Jeho úkolem není jen hlídat stav nabití, ale komplexně řídit veškeré procesy, které se uvnitř baterie odehrávají, a to jak při nabíjení, tak při samotném provozu vozidla.

BMS neustále monitoruje napětí každého jednotlivého článku v bateriové soustavě. Moderní elektromobily používají lithium-iontové baterie složené z desítek až stovek článků zapojených do série i paralelně, přičemž každý z těchto článků má své specifické vlastnosti a chová se do jisté míry individuálně. Právě proto musí být dohled nad každým článkem zvlášť, nikoliv jen nad celou baterií jako celkem. Pokud by se totiž jeden článek přebil nebo naopak příliš vybil, mohlo by dojít k jeho poškození, zkrácení životnosti celé baterie nebo v krajním případě i k tepelnému úniku, který může vyústit v požár.

Teplota je dalším klíčovým parametrem, který BMS sleduje s mimořádnou pečlivostí. Lithium-iontové baterie jsou velmi citlivé na teplotní podmínky, přičemž optimální rozsah pro nabíjení se pohybuje přibližně mezi deseti a čtyřiceti stupni Celsia. Při nabíjení za nízkých teplot, například v zimním období, BMS buď nabíjení zpomalí, nebo nejprve aktivuje systém temperování baterie, který ji zahřeje na vhodnou teplotu. Bez tohoto opatření by mohlo při nabíjení za mrazu docházet k ukládání lithia ve formě dendritů na anodě, což je jev, který nenávratně poškozuje kapacitu baterie a může způsobit i interní zkrat.

Proces vyvažování článků, anglicky označovaný jako cell balancing, je jednou z nejdůležitějších funkcí BMS. Protože jednotlivé články nikdy nejsou zcela identické, časem se jejich kapacita a stav nabití začínají lišit. BMS tyto rozdíly průběžně vyrovnává, a to buď pasivně, kdy přebytečnou energii z nabitějších článků odvádí ve formě tepla přes odporové prvky, nebo aktivně, kdy energii přesouvá z nabitějších článků do méně nabitých. Aktivní vyvažování je energeticky efektivnější, ale technicky náročnější a dražší, proto ho najdeme spíše u prémiových vozidel.

Komunikace mezi BMS a nabíjecí stanicí probíhá prostřednictvím standardizovaných protokolů. Při rychlém stejnosměrném nabíjení si vozidlo a nabíječka neustále vyměňují informace o aktuálním stavu baterie, požadovaném proudu a napětí a případných omezeních. Tato komunikace probíhá v reálném čase a umožňuje dynamicky přizpůsobovat parametry nabíjení aktuálnímu stavu baterie. Pokud BMS detekuje, že se baterie příliš zahřívá nebo že se blíží k plnému nabití, okamžitě dá nabíječce pokyn ke snížení výkonu.

Stav nabití baterie, označovaný jako SOC z anglického State of Charge, BMS vypočítává pomocí kombinace několika metod. Nejjednodušší je sledování napětí, ale to samo o sobě není dostatečně přesné. Proto BMS kombinuje měření napětí s integrací proudu v čase, což je metoda označovaná jako coulombovo počítání, a výsledky kalibruje pomocí sofistikovaných algoritmů, které zohledňují stárnutí baterie, teplotu a historii nabíjení. Výsledkem je relativně přesný údaj o tom, kolik energie je v baterii uloženo a jak daleko může vozidlo dojet.

Stav zdraví baterie, anglicky State of Health nebo SOH, je dalším parametrem, který BMS dlouhodobě sleduje. Každá baterie postupně stárne a ztrácí část své původní kapacity, přičemž BMS tento proces monitoruje a přizpůsobuje mu strategii nabíjení. Starší baterie s nižší kapacitou jsou nabíjeny s větší opatrností, aby se jejich degradace dále nezrychlovala. Výrobci elektromobilů obvykle garantují, že baterie si po určitém počtu let nebo kilometrů zachová alespoň osmdesát procent původní kapacity, a BMS hraje klíčovou roli v tom, aby byl tento slib dodržen.

Bezpečnostní funkce BMS jsou navrženy s ohledem na nejhorší možné scénáře. Systém je schopen okamžitě odpojit baterii od nabíjecího obvodu v případě detekce zkratu, přepětí, podpětí nebo nebezpečně vysoké teploty. Tyto ochranné mechanismy fungují nezávisle na softwaru vozidla a jsou implementovány přímo v hardwaru, aby byla zajištěna jejich spolehlivost i v případě softwarové chyby. Celkově lze říci, že BMS je tím, co dělá moderní elektromobil bezpečným a spolehlivým dopravním prostředkem, jehož baterie vydrží mnoho let intenzivního používání.

Rychlost nabíjení závisí na výkonu stanice

Každý majitel elektromobilu nebo člověk, který o jeho pořízení teprve uvažuje, se dříve nebo později začne zajímat o to, jak dlouho vlastně trvá nabití baterie. A odpověď na tuto otázku není tak jednoduchá, jak by se mohlo zdát, protože rychlost nabíjení závisí především na výkonu nabíjecí stanice, ale také na technických parametrech samotného vozidla. Oba tyto faktory se navzájem ovlivňují a výsledný čas nabíjení je vždy kompromisem mezi tím, co stanice dokáže poskytnout, a tím, co auto dokáže přijmout.

Začněme od základů. Nabíjecí stanice se dělí do několika kategorií podle výkonu, který jsou schopny dodávat. Nejpomalejší jsou domácí zásuvky, které pracují s výkonem přibližně 2,3 kW. Při takovém výkonu může nabití většího elektromobilu trvat i více než dvacet hodin, což je sice pomalé, ale pro přes noc zaparkované vozidlo naprosto dostačující. Majitelé elektromobilů, kteří nabíjejí doma, si velmi často nechávají nainstalovat tzv. wallbox, tedy nástěnnou nabíječku s výkonem pohybujícím se obvykle mezi 7 a 22 kW. Takový wallbox dokáže nabít průměrný elektromobil za čtyři až osm hodin, v závislosti na kapacitě baterie.

Na veřejných nabíjecích stanicích je situace odlišná. Střídavé nabíječky s výkonem 22 kW jsou dnes na mnoha parkovištích a v centrech měst naprosto běžné. Při takovém výkonu zvládne elektromobil doplnit energii za dvě až čtyři hodiny. Jenže pozor – ne každé vozidlo dokáže přijímat střídavý proud o výkonu 22 kW. Mnoho automobilů má palubní nabíječku omezenou na 11 kW nebo dokonce jen na 7,4 kW, a v takovém případě se čas nabíjení prodlouží bez ohledu na to, jaký výkon stanice nabízí.

Skutečně rychlé nabíjení pak přichází s rychlonabíjecími stanicemi stejnosměrného proudu, které se označují zkratkou DC. Tyto stanice pracují s výkony od 50 kW až po 350 kW u těch nejmodernějších zařízení. Při výkonu 150 kW dokáže moderní elektromobil doplnit energii na osmdesát procent kapacity baterie za přibližně dvacet až třicet minut. Tato čísla jsou však opět podmíněna tím, zda vozidlo samotné takový výkon přijme. Maximální přijímaný výkon je vždy limitován tím slabším článkem – buď stanicí, nebo autem.

Technický postup nabíjení je přitom fascinující proces, který probíhá ve více fázích. Na začátku nabíjení, kdy je baterie prázdná nebo téměř prázdná, vozidlo přijímá maximální dostupný výkon. Jak se baterie plní, řídící elektronika postupně snižuje příkon, aby chránila články před přehřátím a prodloužila jejich životnost. Tento jev je zvláště patrný u rychlonabíjení, kde se výkon po dosažení přibližně osmdesáti procent kapacity výrazně snižuje. Proto se také v praxi doporučuje nabíjet elektromobil na rychlonabíječce jen do oné osmdesátiprocentní hranice – zbytek by trval neúměrně dlouho.

Teplota baterie hraje v celém procesu klíčovou roli. Studená baterie v zimních měsících přijímá výkon mnohem pomaleji než baterie zahřátá na optimální provozní teplotu. Moderní elektromobily proto disponují systémem temperování baterie, který ji před nabíjením předehřeje na ideální teplotu, zejména pokud řidič aktivuje navigaci s cílem u rychlonabíjecí stanice. Tento systém výrazně zkracuje dobu nabíjení v chladném počasí a přispívá k tomu, že celý technický postup proběhne co nejefektivněji.

Infrastruktura nabíjecích stanic se přitom neustále rozvíjí a výkony nových zařízení stále rostou. Zatímco před několika lety byl výkon 50 kW považován za velmi rychlý, dnes jsou standardem stanice s výkonem 150 až 250 kW a na hlavních dálničních koridorech přibývají i stanice s výkonem 350 kW. Pro běžného uživatele to znamená, že s novějším elektromobilem schopným přijímat vysoký výkon se čas strávený u nabíječky blíží době, kterou by jinak strávil na čerpací stanici s klasickým vozidlem.

Postup připojení kabelu k vozidlu i stanici

Celý proces začíná ještě před tím, než se vůbec přiblížíte k nabíjecí stanici. Je důležité vědět, jaký typ konektoru váš elektromobil používá, protože ne každý kabel pasuje ke každému vozidlu ani ke každé stanici. Většina moderních elektromobilů v Evropě je vybavena standardním konektorem typu CCS Combo 2, který umožňuje jak střídavé, tak stejnosměrné nabíjení. Starší modely nebo vozidla určitých značek mohou používat konektor CHAdeMO nebo typ 2, takže je vždy dobré si tuto informaci ověřit v technické dokumentaci vozidla ještě doma.

Když přijedete k nabíjecí stanici, prvním krokem je správné zaparkování. Vozidlo by mělo stát dostatečně blízko stanice, aby kabel dosáhl na nabíjecí port bez zbytečného napínání. Napnutý kabel je jednou z nejčastějších příčin poškození konektoru, a to jak na straně vozidla, tak na straně stanice. Vzdálenost mezi nabíjecím portem a výstupem kabelu ze stanice by neměla přesáhnout délku kabelu sníženou o přibližně půl metru jako rezervu.

Po zaparkování je třeba vozidlo zajistit, ideálně zařadit do parkovací polohy nebo zatáhnout ruční brzdu. Poté přistoupíte k samotné nabíjecí stanici. Na většině veřejných stanic je nutné se nejprve autentizovat, a to buď pomocí RFID karty, mobilní aplikace nebo platební karty. Teprve po úspěšném přihlášení stanice aktivuje výstupní port a uvolní kabel, pokud je pevně uchycen v zámku stanice.

Samotné připojení kabelu k vozidlu vyžaduje určitou pozornost. Nejprve je nutné otevřít kryt nabíjecího portu na vozidle, který bývá umístěn na přídi, na zádi nebo na boku vozidla v závislosti na modelu. Konektor je třeba uchopit pevně celou dlaní, nikoli jen prsty, a přiložit ho ke vstupu na vozidle tak, aby zámky konektoru lícovaly se zámky portu. Poté jedním plynulým pohybem zatlačíte konektor dovnitř, dokud neuslyšíte nebo nepocítíte charakteristické cvaknutí, které signalizuje správné zajištění.

Nikdy byste neměli konektor násilně otáčet nebo tlačit šikmo, protože piny uvnitř jsou velmi citlivé a jejich poškození může způsobit nejen nefunkčnost nabíjení, ale i bezpečnostní riziko. Pokud konektor nejde zasunout snadno, je pravděpodobné, že není správně zarovnán nebo že port vozidla je znečištěn.

Po připojení ke vozidlu stanice automaticky zahájí komunikaci s palubním počítačem elektromobilu. Tento proces trvá obvykle několik sekund a slouží k ověření kompatibility, zjištění stavu baterie a nastavení nabíjecích parametrů. Teprve po úspěšném handshaku začne proudit elektrická energie do baterie vozidla. Na displeji stanice nebo v mobilní aplikaci se pak zobrazí aktuální výkon nabíjení, odhadovaná doba do plného nabití a přenesené množství energie v kilowatthodinách.

Pokud používáte přenosný kabel, který je součástí výbavy vozidla nebo jste ho zakoupili samostatně, postup je mírně odlišný. Nejprve připojíte jeden konec kabelu k vozidlu a teprve poté druhý konec zapojíte do zásuvky nebo do stanice. Opačné pořadí může v některých případech způsobit chybové hlášení nebo dokonce odmítnutí zahájení nabíjení. Výrobci vozidel i kabelů toto pořadí doporučují z důvodu ochrany elektroniky.

Po celou dobu nabíjení by kabel neměl ležet v místech, kde by ho mohl přejet jiný vůz nebo kde by byl vystaven nadměrnému mechanickému namáhání. Ideální je kabel volně položit po straně vozidla tak, aby nepřekážel chodcům ani jiným řidičům. Poškozený kabel je vždy nutné před dalším použitím nechat zkontrolovat odborníkem, protože i malá trhlina v izolaci může být při napětích a proudech používaných při rychlonabíjení velmi nebezpečná.

Autentizace uživatele pomocí karty nebo aplikace

Každý, kdo se poprvé setká s veřejnou nabíjecí stanicí pro elektromobily, může být trochu zmatený z toho, jak celý proces vlastně funguje. Nestačí jen přijet, zapojit kabel a čekat. Moderní nabíjecí infrastruktura je postavena na systému ověřování totožnosti uživatele, který zajišťuje, že za nabíjení zaplatí správná osoba a že celý proces proběhne bezpečně a transparentně.

Autentizace uživatele je základním krokem, bez kterého nelze na většině veřejných stanic nabíjení vůbec zahájit. Existují v zásadě dva hlavní způsoby, jak se uživatel může ověřit – prostřednictvím fyzické RFID karty nebo čipu, anebo pomocí mobilní aplikace provozovatele nabíjecí sítě. Oba přístupy mají své výhody a specifika, která stojí za to podrobněji rozebrat.

RFID karta, někdy označovaná také jako nabíjecí karta nebo charging card, funguje na principu bezkontaktní komunikace. Uživatel jednoduše přiloží kartu ke čtečce umístěné na nabíjecím stojanu a systém ji okamžitě rozpozná. Celý proces trvá jen několik vteřin. Karta je propojena s uživatelským účtem u konkrétního poskytovatele služeb, takže veškeré transakce jsou automaticky evidovány a účtovány. Tato metoda je oblíbená zejména pro svou jednoduchost a spolehlivost – funguje i v případě, kdy uživatel nemá mobilní signál nebo vybitý telefon.

Na druhou stranu mobilní aplikace nabízí výrazně větší komfort a přehled. Prostřednictvím aplikace může řidič elektromobilu nejen zahájit a ukončit nabíjení, ale také sledovat průběh v reálném čase, zjistit aktuální cenu za kilowatthodinu nebo zkontrolovat dostupnost stanic v okolí. Některé aplikace umožňují dokonce rezervaci konkrétního nabíjecího místa předem, což je velmi praktické při plánování delších cest. Po příjezdu ke stanici stačí naskenovat QR kód zobrazený na displeji stojanu nebo jednoduše vybrat stanici přímo v mapě aplikace a nabíjení potvrdit jedním klepnutím.

Technicky vzato probíhá autentizace v pozadí velmi rychle. Nabíjecí stanice komunikuje se serverem provozovatele sítě, který ověří platnost karty nebo přihlášení v aplikaci a teprve poté vydá pokyn ke spuštění nabíjení. Tento komunikační protokol je standardizován – nejrozšířenější je v Evropě protokol OCPP, tedy Open Charge Point Protocol, který zajišťuje kompatibilitu mezi různými výrobci stanic a poskytovateli služeb.

Důležitým aspektem je také roaming mezi nabíjecími sítěmi. Díky dohodám mezi provozovateli může uživatel s kartou jedné sítě nabíjet i na stanicích jiného poskytovatele. Tento princip funguje podobně jako roaming u mobilních operátorů a výrazně zvyšuje dostupnost nabíjecí infrastruktury pro řidiče elektromobilů. Platforma eMSP a protokol OCPI pak zajišťují, aby si jednotlivé sítě navzájem předávaly informace o relacích nabíjení a správně vyúčtovaly náklady.

Pro nové uživatele elektromobilů bývá zpočátku matoucí, že různé sítě vyžadují různé karty nebo aplikace. Situace se však postupně zlepšuje a stále více poskytovatelů přijímá karty konkurence nebo umožňuje platbu přímo platební kartou bez nutnosti registrace. Tzv. ad-hoc nabíjení bez předchozí registrace je stále dostupnější, přičemž platba probíhá přímo kartou Visa nebo Mastercard přiložením ke čtečce na stanici.

Bez ohledu na to, zda uživatel zvolí RFID kartu nebo mobilní aplikaci, je celý proces autentizace navržen tak, aby byl co nejrychlejší a nejjednodušší. Správné ověření totožnosti je přitom klíčovým předpokladem pro bezpečné, transparentní a správně účtované nabíjení elektromobilu na veřejné infrastruktuře.

Tepelné hospodářství baterie během nabíjení

Každá lithium-iontová baterie, která pohání moderní elektromobil, produkuje během nabíjení teplo. Toto teplo vzniká jako přirozený vedlejší produkt elektrochemických reakcí probíhajících uvnitř článků, a pokud není správně odváděno nebo regulováno, může mít zásadní vliv na životnost, výkon i bezpečnost celého systému. Tepelné hospodářství baterie během nabíjení je proto jednou z nejkritičtějších disciplín moderního elektromobilu, které výrobci věnují mimořádnou pozornost při vývoji i při každodenním provozu vozidla.

Když elektromobil přijímá elektrický proud, ať už z domácí zásuvky, wallboxu nebo rychlonabíjecí stanice, bateriový management systém, zkráceně BMS, neustále monitoruje teplotu jednotlivých článků. Ideální teplotní rozsah pro nabíjení lithium-iontových baterií se pohybuje přibližně mezi 15 a 35 stupni Celsia, přičemž při překročení těchto hranic systém automaticky zasahuje a upravuje nabíjecí výkon. Při nízkých teplotách, například v zimním období, může být nabíjení výrazně pomalejší právě proto, že studené články mají vyšší vnitřní odpor a lithiové ionty se pohybují pomaleji mezi elektrodami. Rychlé nabíjení studenou baterií by mohlo způsobit nevratné poškození v podobě takzvaného lithiového plátování, kdy se lithium ukládá na anodě v pevné formě namísto toho, aby se správně interkalovalo do grafitové struktury.

Aby se těmto problémům předešlo, většina moderních elektromobilů disponuje aktivním systémem tepelného managementu baterie. Tento systém využívá chladicí kapalinu, která cirkuluje kolem bateriových článků a odvádí přebytečné teplo pryč, případně v zimě baterii předehřívá na optimální provozní teplotu. Předehřívání baterie před nabíjením je funkce, kterou nabízí stále více výrobců, a to jak manuálně prostřednictvím aplikace v chytrém telefonu, tak automaticky v momentě, kdy je vozidlo navigováno na rychlonabíjecí stanici. Tento proces, někdy označovaný jako kondicionování baterie, zajišťuje, že baterie přijede na nabíjecí místo již v optimálním teplotním stavu a může okamžitě přijímat maximální nabíjecí výkon.

Při rychlém stejnosměrném nabíjení, tedy takzvaném DC nabíjení, kde výkony dosahují stovek kilowattů, je tepelná zátěž baterie podstatně vyšší než při pomalém střídavém nabíjení přes wallbox. Čím vyšší je nabíjecí výkon, tím intenzivněji musí chladicí systém pracovat, aby udržel teplotu článků v bezpečném rozmezí. Výrobci proto navrhují chladicí okruhy s dostatečnou kapacitou, přičemž u prémiových vozidel se setkáváme s přímým chladicím systémem, kde chladivo cirkuluje bezprostředně podél bateriových článků, nikoliv pouze skrze chladicí desky umístěné pod modulem.

Zajímavým aspektem tepelného hospodářství je také rovnoměrné rozložení teploty napříč celým bateriovým packem. Pokud jsou některé články teplejší než jiné, BMS musí omezovat nabíjecí výkon na základě nejzranitelnějšího článku, což snižuje celkovou efektivitu procesu. Homogenní teplotní distribuce je tedy klíčovým předpokladem pro maximální využití nabíjecích schopností baterie. Výrobci toho dosahují pečlivým konstrukčním návrhem chladicích kanálů, výběrem materiálů s vysokou tepelnou vodivostí a sofistikovanými algoritmy řízení průtoku chladicí kapaliny.

Nelze opomenout ani vliv teploty na degradaci baterie v dlouhodobém horizontu. Opakované nabíjení při vysokých teplotách urychluje stárnutí elektrolytů a elektrod, což se projevuje postupným poklesem kapacity baterie. Každé nabíjení při teplotě nad 40 stupňů Celsia zanechává na baterii drobné, ale kumulativní stopy, které se v průběhu let sčítají. Proto moderní systémy tepelného managementu pracují nejen reaktivně, tedy chladí baterii když je horká, ale také preventivně, tedy zabraňují dosažení kritických teplot ještě dříve, než k nim dojde.

Celý systém tepelného hospodářství baterie je úzce propojen s nabíjecím algoritmem vozidla. BMS a tepelný management spolu komunikují v reálném čase a společně rozhodují o tom, jaký nabíjecí výkon je v daném okamžiku bezpečný a optimální. Výsledkem je dynamická nabíjecí křivka, která se přizpůsobuje aktuálnímu stavu baterie, její teplotě, stavu nabití i historii předchozích nabíjecích cyklů. Tato sofistikovaná souhra elektroniky, termodynamiky a elektrochemie je tím, co odlišuje moderní elektromobil od jednoduchého elektrického spotřebiče, a co zajišťuje, že baterie slouží spolehlivě po stovky tisíc kilometrů.

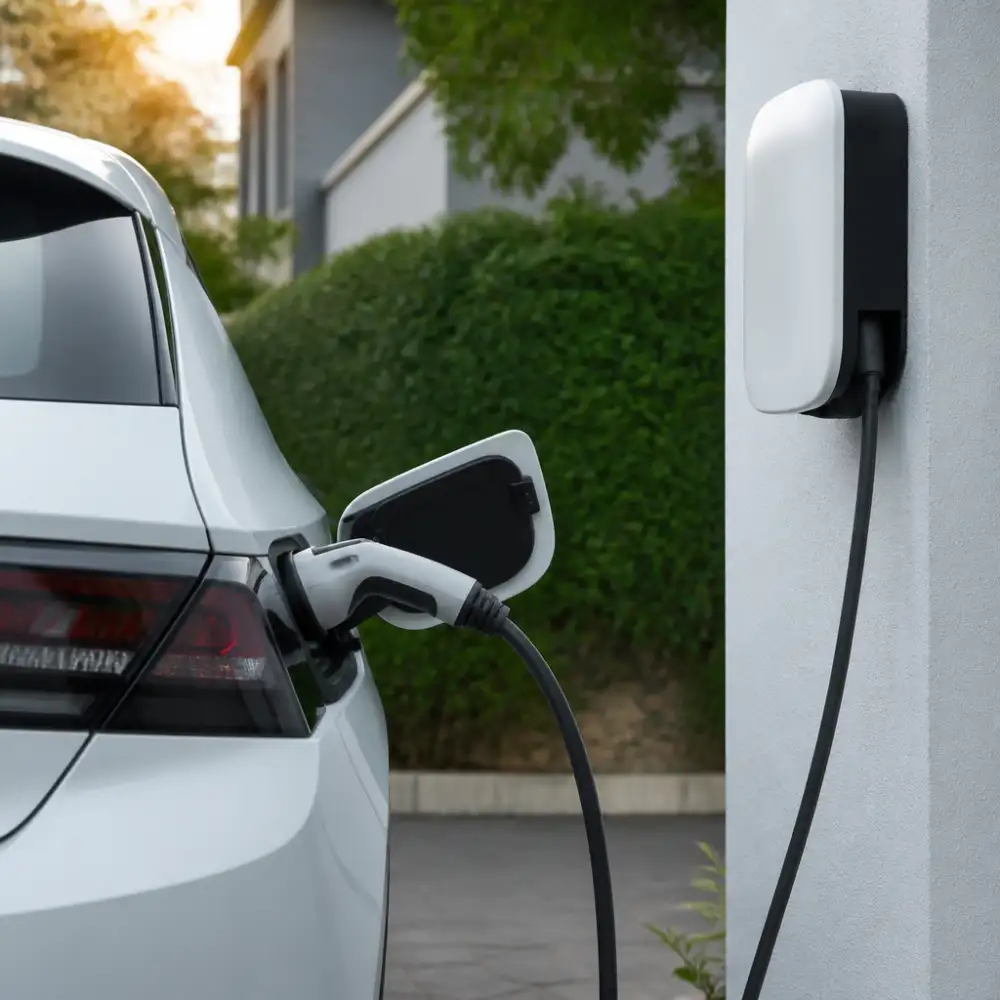

Nabíjení elektromobilu začíná připojením nabíjecího kabelu do zásuvky vozidla – ať už doma pomocí wallboxu, nebo na veřejné stanici. Palubní nabíječka pak přeměňuje střídavý proud na stejnosměrný a řídí jeho tok do baterie. Rychlost nabíjení závisí na výkonu stanice i kapacitě baterie – zatímco pomalé nabíjení trvá celou noc, rychlonabíječky dokážou doplnit energii na osmdesát procent kapacity za pouhou půlhodinu. Celý proces hlídá chytrý systém BMS, který chrání baterii před přetížením a optimalizuje její životnost.

Radovan Šimánek

Rozdíl mezi pomalým domácím a rychlým veřejným nabíjením

Každý majitel elektromobilu se dříve nebo později setká s otázkou, jak přistupovat k nabíjení svého vozu v různých situacích. Domácí nabíjení a veřejné rychlonabíjení jsou dva zcela odlišné světy, které se liší nejen rychlostí, ale také technickým principem, dopadem na baterii a celkovým komfortem používání.

Při domácím nabíjení se nejčastěji využívá střídavý proud, takzvaný AC proud, který přichází přímo z domácí elektrické sítě. Standardní domácí zásuvka poskytuje výkon přibližně 2,3 kW, což znamená, že plné nabití vozu s baterií o kapacitě 60 kWh by trvalo přibližně 26 hodin. Z tohoto důvodu většina majitelů elektromobilů přechází na instalaci takzvaného wallboxu, tedy nástěnné nabíječky, která dokáže nabídnout výkon od 3,7 kW až po 22 kW v závislosti na technickém vybavení domácnosti a samotném vozidle. Wallbox s výkonem 11 kW dokáže nabít stejnou baterii přibližně za 6 hodin, což je pro většinu řidičů zcela dostačující, pokud nechají vůz nabíjet přes noc.

Technický postup při domácím nabíjení probíhá tak, že střídavý proud vstupuje do vozidla přes palubní nabíječku, která ho teprve uvnitř vozu přeměňuje na stejnosměrný proud vhodný pro ukládání energie do lithium-iontové baterie. Palubní nabíječka tedy plní funkci měniče proudu a zároveň řídí celý proces nabíjení, komunikuje s bateriovým managementem a hlídá teplotu článků, jejich stav nabití i celkovou bezpečnost procesu.

Veřejné rychlonabíjení funguje na zcela jiném principu. Rychlonabíječky pracují se stejnosměrným proudem, tedy DC proudem, který je přiváděn přímo do baterie, přičemž palubní nabíječka vozidla je v tomto případě zcela obcházena. Výkon těchto stanic se pohybuje od 50 kW u starších zařízení až po 350 kW u nejmodernějších ultra-rychlých nabíječek. Při výkonu 150 kW lze baterii o kapacitě 60 kWh dobít z 10 % na 80 % za přibližně 25 až 30 minut, což je z hlediska dálkových cest naprosto zásadní výhoda.

Je však důležité pochopit, proč se nabíjení zastavuje právě na hranici 80 %. Lithium-iontové baterie mají specifickou charakteristiku, kdy první část nabíjení probíhá rychle a efektivně, ale v závěrečné fázi je nutné výkon výrazně snížit, aby nedošlo k přehřátí článků nebo jejich poškození. Tento jev se nazývá CC-CV nabíjení, tedy nabíjení konstantním proudem a následně konstantním napětím. Rychlonabíječky tuto hranici respektují automaticky a po dosažení 80 % kapacity výrazně snižují nabíjecí výkon.

Rozdíl v dopadu na životnost baterie mezi pomalým a rychlým nabíjením je jedním z nejdiskutovanějších témat v komunitě majitelů elektromobilů. Obecně platí, že časté využívání rychlonabíječek s velmi vysokým výkonem může mít negativní vliv na dlouhodobou kapacitu baterie, protože vysoké proudy způsobují větší tepelnou zátěž článků. Moderní vozidla jsou však vybavena sofistikovanými systémy tepelného managementu baterie, které aktivně chladí nebo ohřívají články během nabíjení a minimalizují tak negativní dopady.

Domácí nabíjení je naopak pro baterii nejšetrnější variantou. Pomalý přísun energie umožňuje rovnoměrné nabíjení všech článků bez výraznějšího tepelného stresu, a pokud je navíc vozidlo nastaveno tak, aby se nabíjelo pouze do 80 % kapacity, životnost baterie se výrazně prodlužuje. Mnoho výrobců přímo doporučuje využívat rychlonabíjení jen v případě nutnosti a pro každodenní doplňování energie spoléhat na domácí wallbox.

Z ekonomického hlediska je domácí nabíjení také výrazně výhodnější. Cena za kilowatthodinu na domácí zásuvce nebo wallboxu bývá několikanásobně nižší než na veřejné rychlonabíjecí stanici, přičemž při využití nočního tarifu nebo vlastní fotovoltaické elektrárny lze náklady snížit na minimum. Veřejné rychlonabíjení se tak stává spíše nástrojem pro cestování na delší vzdálenosti, zatímco každodenní provoz je ekonomicky i technicky nejrozumnější pokrývat z domova.

Stav nabití ovlivňuje rychlost přijímaného výkonu

Každý, kdo se někdy pokoušel dobít svůj telefon z nuly na sto procent, si možná všiml, že poslední desetina nabíjení trvá nepřiměřeně dlouho. U elektromobilů platí naprosto stejný princip, jen v mnohem větším měřítku a s daleko výraznějšími praktickými důsledky pro každodenní používání vozu. Stav nabití baterie, označovaný zkratkou SoC z anglického State of Charge, je jedním z nejdůležitějších faktorů, který přímo určuje, jak rychle dokáže vozidlo přijímat elektrickou energii.

Bateriové články v elektromobilech fungují na elektrochemickém principu a jejich chování se v průběhu nabíjení výrazně mění. Když je baterie téměř vybitá, tedy někde mezi nulou a přibližně dvaceti procenty kapacity, buňky jsou připraveny přijímat energii relativně ochotně, ale řídicí systém přesto omezuje příkon z důvodu ochrany článků před teplotním šokem. Jakmile se baterie dostane do takzvaného středního pásma, přibližně mezi dvaceti a osmdesáti procenty nabití, nastává zlatá éra rychlého nabíjení. V tomto rozsahu jsou elektrochemické podmínky uvnitř článků nejpříznivější a baterie dokáže přijímat maximální výkon, který jí nabíječka i palubní elektronika dovolí.

Řídicí jednotka baterie, označovaná jako BMS neboli Battery Management System, neustále sleduje desítky parametrů najednou. Měří teplotu každého článku zvlášť, sleduje napětí, proud a celkový stav nabití. Na základě těchto dat v reálném čase upravuje příkon tak, aby nedošlo k poškození baterie. Tento systém je vlastně mozkem celého procesu nabíjení a jeho rozhodnutí mají přímý dopad na to, jak rychle se váš elektromobil dobije.

Nejzajímavější část nastává právě tehdy, když se baterie přiblíží k hranici osmdesáti procent. Od tohoto okamžiku začíná BMS záměrně a postupně snižovat přijímaný výkon, a to z velmi konkrétních fyzikálních důvodů. Lithiové ionty, které se při nabíjení přesouvají mezi elektrodami, mají stále méně místa, kam se usadit. Pokud by se v tuto chvíli pokračovalo s plným výkonem, docházelo by k nežádoucím jevům, jako je litování, kdy se lithium ukládá ve formě kovových krystalů na povrchu anody místo toho, aby se správně začlenilo do její struktury. Tato degradace je nevratná a výrazně zkracuje životnost celé baterie.

Prakticky to znamená, že nabití posledních dvaceti procent kapacity může trvat stejně dlouho nebo dokonce déle než nabití prvních šedesáti procent. Proto většina výrobců elektromobilů i odborníků doporučuje při rychlém nabíjení na cestách zastavit u nabíječky právě někde kolem osmdesáti procent a pokračovat v jízdě. Tato strategie není jen o šetření času, ale také o dlouhodobé ochraně baterie.

Teplota baterie přitom celou situaci ještě více komplikuje. Studená baterie v zimních měsících přijímá výkon ještě pomaleji, protože elektrochemické reakce při nízkých teplotách probíhají pomaleji. Moderní elektromobily proto disponují systémem temperování baterie, který ji před příjezdem k rychlonabíječce předehřeje na optimální teplotu. Tato funkce, často nazývaná předkondicionování baterie, dokáže výrazně zkrátit celkovou dobu nabíjení na dálničních zastávkách.

Křivka nabíjení každého elektromobilu je tedy dynamická a neustále se mění v závislosti na aktuálním stavu nabití, teplotě, stáří baterie a dalších faktorech. Nejde o lineární proces, kde by každých deset procent kapacity trvalo stejně dlouho. Jde o sofistikovaný elektrochemický tanec, který řídicí systém orchestruje s jediným cílem: dostat do baterie co nejvíce energie v co nejkratším čase, aniž by přitom zkrátil její celkovou životnost o jediný zbytečný cyklus.

Bezpečnostní protokoly před zahájením přenosu energie

Každý proces nabíjení elektromobilu začíná dlouho předtím, než začne skutečně proudit elektrická energie z nabíjecí stanice do baterie vozidla. Existuje celá řada bezpečnostních kroků a protokolů, které probíhají automaticky na pozadí a které většina řidičů ani nevnímá, přestože jsou naprosto zásadní pro bezpečnost celého procesu. Tyto protokoly jsou výsledkem let vývoje a testování a jejich správné fungování je podmínkou pro to, aby bylo nabíjení bezpečné jak pro vozidlo, tak pro obsluhu a okolní prostředí.

Jakmile řidič připojí nabíjecí kabel ke svému elektromobilu, okamžitě se spustí komunikační dialog mezi vozidlem a nabíjecí stanicí. Tento dialog probíhá prostřednictvím řídicích vodičů, které jsou součástí nabíjecího kabelu, a jeho cílem je ověřit, zda jsou obě zařízení kompatibilní a připravena k bezpečnému přenosu energie. Vozidlo nejprve odešle signál, který informuje nabíjecí stanici o svém stavu a o tom, že je fyzicky připojeno. Nabíjecí stanice na tento signál reaguje a zahajuje sérii interních kontrol.

Na straně nabíjecí stanice probíhá diagnostika napájecí sítě, kontrola integrity kabelu a ověření uzemnění. Pokud stanice detekuje jakýkoliv problém s uzemněním nebo s napájecím obvodem, celý proces se okamžitě zastaví a energie není uvolněna. Tato kontrola je nesmírně důležitá, protože špatné uzemnění by mohlo vést k nebezpečnému přenosu proudu mimo určené cesty a ohrozit bezpečnost osob v blízkosti vozidla.

Paralelně s tím probíhají kontroly na straně samotného elektromobilu. Palubní systém řízení baterie, označovaný jako BMS (Battery Management System), provádí komplexní analýzu aktuálního stavu akumulátoru. Zjišťuje teplotu jednotlivých článků, jejich napětí, stav nabití a celkovou kapacitu. Pokud jsou teploty baterie mimo bezpečný rozsah, systém buď odmítne zahájit nabíjení, nebo aktivuje tepelné kondicionování baterie, aby ji připravil na přijetí energie. Tento krok je zvláště důležitý v zimních měsících, kdy nízké teploty mohou výrazně ovlivnit schopnost baterie přijímat elektrický proud.

Dalším kritickým prvkem je vzájemné ověření identity nabíjecí stanice a vozidla. U moderních rychlonabíjecích stanic standardu CCS nebo CHAdeMO probíhá tento proces prostřednictvím šifrované komunikace, která zabraňuje neoprávněnému přístupu k energii a chrání před potenciálními kybernetickými hrozbami. Vozidlo a stanice si navzájem sdělují své technické parametry, maximální přijatelný proud a napětí, a na základě těchto informací se dohodnou na optimálním nabíjecím profilu.

Fyzická bezpečnost konektoru je dalším aspektem, který nelze přehlédnout. Moderní nabíjecí konektory jsou vybaveny mechanickými zámky, které se aktivují v okamžiku, kdy je konektor správně zasunut do zásuvky vozidla. Tento zámek brání náhodnému odpojení kabelu během nabíjení, což by mohlo způsobit elektrický oblouk a vážné poškození jak konektoru, tak nabíjecí zásuvky vozidla. Zámek se uvolní teprve po ukončení přenosu energie a po poklesu napětí na bezpečnou úroveň.

Celý soubor bezpečnostních kontrol trvá typicky jen několik sekund, ale za tuto krátkou dobu proběhne desítky různých ověření a testů. Teprve po jejich úspěšném absolvování dá nabíjecí stanice pokyn k otevření relé a energie začne proudit do baterie vozidla. Pokud jakákoliv z kontrol selže nebo detekuje anomálii, celý systém zůstane v bezpečném stavu a nabíjení se nespustí. Řidič je o tomto stavu informován prostřednictvím displeje nabíjecí stanice nebo prostřednictvím mobilní aplikace.

Je důležité si uvědomit, že tyto protokoly nejsou statické a neměnné. Výrobci vozidel i provozovatelé nabíjecí infrastruktury je průběžně aktualizují a zdokonalují prostřednictvím softwarových aktualizací, které reagují na nově zjištěné bezpečnostní rizika nebo na změny v technických normách. Tato dynamická povaha bezpečnostních systémů je jednou z největších výhod moderních elektromobilů oproti tradičním spalovacím vozidlům, protože umožňuje neustálé zlepšování bezpečnostních parametrů bez nutnosti fyzických zásahů do hardware.

Odpojení kabelu po dokončení nabíjecího cyklu

Po dokončení nabíjecího cyklu přichází na řadu jeden z nejdůležitějších kroků celého procesu – správné odpojení nabíjecího kabelu. Mnoho řidičů elektromobilů, zejména těch, kteří s tímto typem vozidla teprve začínají, podceňuje tento zdánlivě jednoduchý úkon. Ve skutečnosti se jedná o technicky precizní postup, který má svá jasná pravidla a jehož nedodržení může vést k poškození nabíjecího systému, konektoru nebo v krajním případě i samotné baterie vozidla.

Jakmile nabíjení dosáhne požadované úrovně, ať už jde o plné nabití na sto procent nebo o předem nastavenou hodnotu, vozidlo i nabíjecí stanice automaticky ukončí přenos elektrické energie. Tento okamžik je signalizován různými způsoby – nejčastěji prostřednictvím světelné indikace na palubním panelu vozidla, zvukovou signalizací nebo prostřednictvím mobilní aplikace, která je propojena s nabíjecím systémem. Teprve po tomto potvrzení je vhodné přistoupit k fyzickému odpojení kabelu.

Samotné odpojení kabelu začíná vždy na straně vozidla. Nikdy by se nemělo stávat, že řidič vytrhne kabel ze zásuvky vozidla bez předchozího odemčení konektoru. Většina moderních elektromobilů disponuje bezpečnostním zámkem, který drží konektor pevně v zásuvce po celou dobu nabíjení. Tento mechanismus slouží jako ochrana před náhodným vytažením kabelu během aktivního nabíjení, ale také jako ochrana před případnou krádeží kabelu na veřejných nabíjecích místech. Odemčení probíhá buď přímo z vozidla pomocí tlačítka na palubní desce, dálkového ovladače nebo prostřednictvím mobilní aplikace výrobce.

Po odemčení zámku je nutné konektor uchopit pevně za jeho tělo, nikoli za samotný kabel, a plynulým pohybem jej vytáhnout ze zásuvky. Trhavé nebo silové vytahování může způsobit mechanické poškození pinů konektoru nebo zásuvky ve vozidle, přičemž oprava takového poškození bývá finančně velmi nákladná. Správný konektor by měl z dobře udržované zásuvky vyjít bez většího odporu.

Dalším krokem je odpojení druhého konce kabelu od nabíjecí stanice nebo domácí wallboxu. I zde platí pravidlo jemného a kontrolovaného pohybu. U veřejných rychlonabíjecích stanic bývá kabel pevnou součástí stanice a řidič jej jednoduše vrátí do držáku nebo na určené místo. U přenosných nabíjecích kabelů, které si řidiči vozí s sebou, je důležité kabel správně svinout a uložit, aby nedošlo k jeho poškození ostrými ohyby nebo přiskřípnutím v zavazadlovém prostoru.

Po odpojení je vhodné věnovat pozornost stavu konektorů a zásuvky. Vizuální kontrola by měla odhalit případné stopy po přehřátí, oxidaci kontaktů nebo mechanické poškození. Jakékoliv nestandardní zbarvení, zápach nebo deformace jsou signálem k odborné prohlídce před dalším použitím.

Celý proces odpojení kabelu trvá v praxi jen několik vteřin, ale jeho správné provedení výrazně prodlužuje životnost nabíjecích komponentů a zajišťuje bezpečnost při každém dalším nabíjení. Elektromobil je technologicky sofistikované zařízení a péče o jeho nabíjecí infrastrukturu je nedílnou součástí zodpovědného vlastnictví tohoto typu vozidla.
